TARANTO – ACCIAIERIE D’ITALIA
Rilievo con Laser Scanner 3D di ponte nastro in acciaio
Descrizione del progetto
Il rilievo geometrico del ponte nastro in acciaio presso lo stabilimento Acciaierie d’Italia di Taranto è stato finalizzato a quantificare dislivelli e deformazioni della struttura portante e del piano del nastro.
Strumentazione impiegata
Laser scanner terrestre Leica BLK360.
Metodologia di rilievo e restituzione
Esecuzione di scansioni multiple lungo l’intero sviluppo del ponte nastro, con posizionamenti successivi per garantire copertura continua di travi, pile, controventi e piano del nastro;
Registrazione delle scansioni in un unico sistema di riferimento per l’ottenimento di una nuvola di punti tridimensionale completa e coerente;
Pulizia e filtraggio della nuvola dati per l’eliminazione di rumore ed elementi non strutturali;
Digitalizzazione in ambiente cad del rilievo al fine di consentire ai professionisti incaricati di eseguire le verifiche strutturali, mediante estrazione di sezioni longitudinali e trasversali, analisi delle quote altimetriche per individuare (segnalare) cedimenti, inflessioni e disallineamenti.
Elaborazioni eseguite
Estrazione di sezioni longitudinali e trasversali nei punti significativi.
Analisi delle quote altimetriche e confronto lungo l’asse del ponte per individuare cedimenti, inflessioni e disallineamenti.
Produzione di elaborati metrici utili al confronto con le geometrie di progetto o con rilievi storici.
Risultati

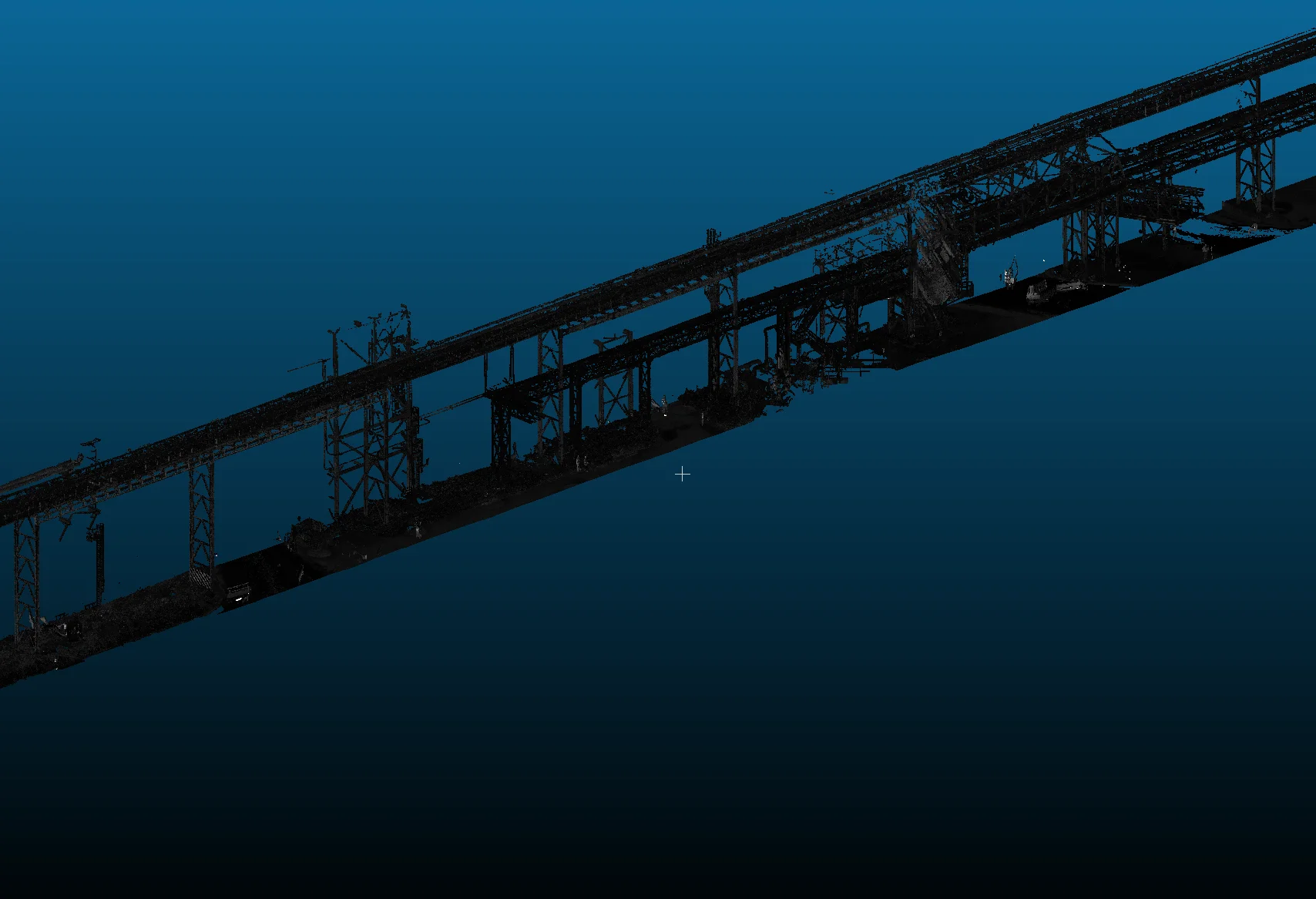

Modello 3D ad alta densità in grado di restituire lo stato geometrico reale del ponte nastro, consentendo l’individuazione puntuale dei dislivelli e fornendo una base oggettiva per valutazioni strutturali, pianificazione della manutenzione e definizione di eventuali interventi correttivi.
